Применение гальванических барабанов
Гальванические барабаны предназначены для обработки мелких металлических деталей в насыпном виде: болтов, гаек, втулок и других метизов. Барабанный способ применяют, когда поштучное закрепление изделий на подвесках нецелесообразно, а детали допускают совместное перемешивание.
Барабаны используют при цинковании, никелировании, лужении, меднении и других процессах. Оборудование может работать в составе автоматических и механизированных гальванических линий либо в отдельных барабанных ваннах.
Размеры и допустимую загрузку барабана подбирают с учётом обрабатываемых деталей. Частоту вращения определяют в зависимости от технологического процесса и исполнения оборудования.
Барабаны используют при цинковании, никелировании, лужении, меднении и других процессах. Оборудование может работать в составе автоматических и механизированных гальванических линий либо в отдельных барабанных ваннах.
Размеры и допустимую загрузку барабана подбирают с учётом обрабатываемых деталей. Частоту вращения определяют в зависимости от технологического процесса и исполнения оборудования.
Конструктивное исполнение
Материал
Полипропиленовые барабаны для гальваники изготавливаются в стандартном исполнении под загрузку от 0,5 до 30 кг. При выборе исполнения учитывают совместимость материала барабана с рабочим раствором и температурой процесса.
Строение

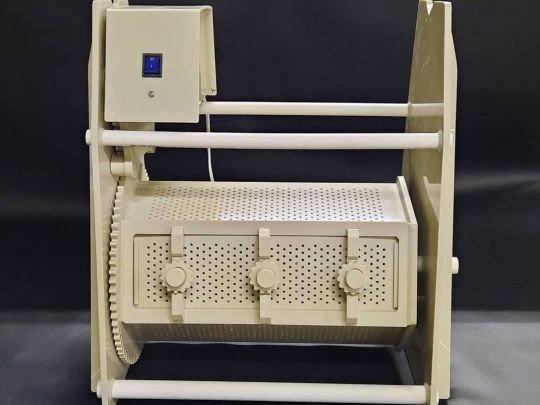

Барабаны гальванические могут быть изготовлены в виде шестигранной призмы, с зубчатыми колесами на торцах для приведения барабана в рабочее движение. Грани призмы скреплены с зубчатыми колесами прочными стяжками из полипропилена или из титана – в зависимости от длины барабана. На одной из граней оборудования имеются съемные крышки, через которые осуществляется загрузка/выгрузка обрабатываемых деталей.
Секции барабана имеют перфорацию и рельефную внутреннюю поверхность, при этом возможность слипания плоских деталей учитывают при подборе оборудования и режима обработки. В некоторых моделях внутреннее пространство делится на секции с помощью перегородки. Описание размеров отверстий перфорации включает 1х1 мм или 2,8х2,8 мм.

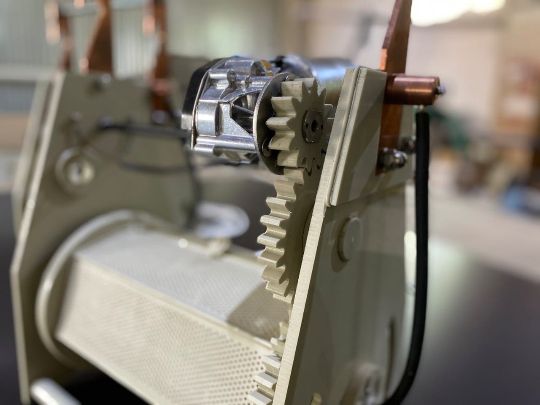

Барабаны гальванические устанавливаются в каретки различной конструкции. Основой конструкции барабанной каретки является рама. Для приведения барабана в движение в конструкции каретки предусмотрен мотор с редуктором, передающий движение на изделие посредством системы зубчатых колес. Перемещение барабанной каретки переносного типа осуществляется тельфером или автооператором. Катодные токоподводы для электрического контакта с деталями вводятся в барабан через трубчатые полуоси.
Дополнительно
Способ перемещения барабана выбирают с учётом его исполнения и массы загрузки. При подготовке рабочего места учитывают требования технологического процесса к вентиляции. Состав поставки — барабан, каретку, привод, токоподводы и элементы управления — необходимо согласовать при заказе.
Полипропиленовые барабаны для гальваники изготавливаются в стандартном исполнении под загрузку от 0,5 до 30 кг. При выборе исполнения учитывают совместимость материала барабана с рабочим раствором и температурой процесса.
Строение
Барабаны гальванические могут быть изготовлены в виде шестигранной призмы, с зубчатыми колесами на торцах для приведения барабана в рабочее движение. Грани призмы скреплены с зубчатыми колесами прочными стяжками из полипропилена или из титана – в зависимости от длины барабана. На одной из граней оборудования имеются съемные крышки, через которые осуществляется загрузка/выгрузка обрабатываемых деталей.
Секции барабана имеют перфорацию и рельефную внутреннюю поверхность, при этом возможность слипания плоских деталей учитывают при подборе оборудования и режима обработки. В некоторых моделях внутреннее пространство делится на секции с помощью перегородки. Описание размеров отверстий перфорации включает 1х1 мм или 2,8х2,8 мм.
Барабаны гальванические устанавливаются в каретки различной конструкции. Основой конструкции барабанной каретки является рама. Для приведения барабана в движение в конструкции каретки предусмотрен мотор с редуктором, передающий движение на изделие посредством системы зубчатых колес. Перемещение барабанной каретки переносного типа осуществляется тельфером или автооператором. Катодные токоподводы для электрического контакта с деталями вводятся в барабан через трубчатые полуоси.
Дополнительно
Способ перемещения барабана выбирают с учётом его исполнения и массы загрузки. При подготовке рабочего места учитывают требования технологического процесса к вентиляции. Состав поставки — барабан, каретку, привод, токоподводы и элементы управления — необходимо согласовать при заказе.
Технические характеристики
- С точки зрения равномерности электрохимического покрытия оптимальной является частота вращения 9-15 об/мин.
- На качество покрытия влияет также загрузка гальванического барабана деталями по объему, оптимальной является загрузка 25-35%.
Компания "ХимНикель" занимается изготовлением гальванического оборудования - линий, ванн, барабанов, что позволяет нам предлагать товары по доступным ценам.
Для подбора барабана и расчёта стоимости пришлите чертёж или фотографии деталей, их размеры, материал, массу партии и вид покрытия. Если оборудование требуется для существующей линии, укажите размеры ванны и способ загрузки. Стоимость и срок изготовления уточняются после согласования технического задания.
Наш телефон
| Характеристики | Диапазон значений *конечные данные зависят от задания заказчика | |
| Температура эксплуатации | 15-95°C | |
| Регулировка скорости вращения в пределах | от 8 до 12 об/мин | |
| Катоды | жесткие | |
| Загрузка цилиндра | от 0,5 кг до 30 кг | |
| Перфорация | от 0,2 мм до 3 мм | |
| Габариты | В 275 мм * Ш 85 мм |
Почему выбирают нас
Доставка в любую точку
РФ
РФ
Гарантия качества продукции
Короткие сроки выполнения заказов
Собственные разработки и производство
Квалифицированный инженерный состав
Пусконаладка оборудования заказчика
CRM-форма появится здесь
Вопросы о выборе и заказе гальванического барабана
Какие детали подходят для барабанной обработки?
Барабанный способ применяют для мелких металлических деталей, допускающих обработку в насыпном виде. При подборе учитывают форму, размеры, массу изделий и риск их сцепления, слипания или деформации. Пригодность тонких, хрупких и сложных деталей оценивают отдельно.
Как работает гальванический барабан?
Детали перемешиваются во вращающемся перфорированном барабане и контактируют с электролитом. Катодные токоподводы обеспечивают электрический контакт с изделиями, на поверхности которых осаждается металл. Аноды располагаются вне барабана в рабочей ванне.
Какие данные нужны для подбора барабана?
Пришлите чертёж или фотографии деталей, их размеры, материал, массу партии и вид покрытия. Для установки в существующее оборудование дополнительно укажите размеры ванны, способ перемещения и загрузки барабана.
Что входит в комплект поставки?
Комплектацию согласуют при заказе. В запросе укажите, нужен ли только барабан или узел с кареткой, приводом, катодными токоподводами и управлением. Окончательный состав поставки фиксируется в согласованной спецификации.
Можно ли установить барабан в существующую линию?
Возможность установки оценивают по размерам ванны, конструкции каретки, способу перемещения, токоподводу и системе управления. Для проверки совместимости передайте схему или фотографии участка и требования технологического процесса.
От чего зависят стоимость и срок изготовления?
На расчёт влияют размеры барабана, загрузка, перфорация, исполнение привода и токоподводов, комплектация и требования к установке. Стоимость и срок изготовления уточняются после согласования технического задания.
Ограничена ли толщина покрытия возможностями барабана?
Толщина покрытия зависит от металла, электролита, режима и продолжительности обработки, а также геометрии деталей. Диапазон 15–20 микрон не является универсальным пределом барабанной обработки. Требуемую толщину и возможность её получения согласуют с технологом.
